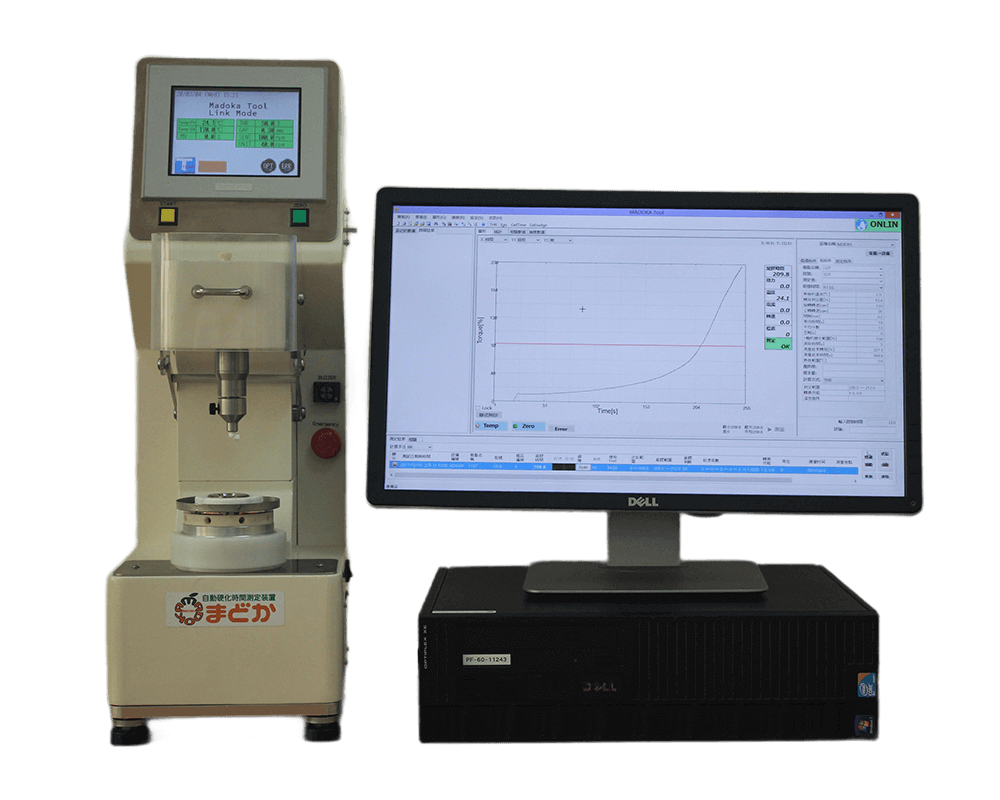

自動凝膠化時間測定儀 MADOKA
廠牌 : Cyber
日本Cyber公司開發自動凝膠化間測定儀Auto Gel Time Tester，改進樹脂材料GT時間人工比較的困擾，測試數據穩定性佳，有助於配方改善、品質監控，獲得多數日本電子材料廠商好評。
產品說明
在工廠自動化過程中，樣品凝膠化時間判定一直仰賴經過長時間訓練熟悉的操作者，若操作者離職或調單位，則必須再重新訓練，凝膠時間判定自動化，是需要迫切解決的。
使用MADOKA 自動凝膠時間測試儀，操作人員只要短時間訓練即可熟悉儀器操作，排除需要長時間訓練人工方式測試凝膠時間，另外人工手測方式潛在著操作者之間數據比對誤差的不確定性，故導入自動凝膠時間測定儀(Auto Gel Time Tester)可達到自動化測試目的。
儀器設計採用2軸偏心結構方式攪拌樣品，樣品使其在測試過程中均勻受熱，樣品在凝膠化過程中產生的扭力值也跟著變化，當扭力達到設定判定點時儀器自動判定凝膠時間。此手法非常近似人工手測方式，但MADOKA能將數據量化及圖示化表示，人工手測方式則無法達到。
只要0.2克重的少量樣品即可測試，熱盤規格符合IPC TM650規範（選購品）。粉體類、細顆粒、膏狀、液體等熱固性材料均能測試。
測試軟體全程記錄樣品測試過程中時間與扭力變化並圖示化表示，數據可再分析及多個樣品疊圖表示，方便數據統計分析及差異性比較。
特色
- 數據重現性佳
- 無須長時間培訓操作人員
- 測試過程中數據可圖形化輸出
- 不同樣品可疊圖分析
- 專用數據分析軟體
規格
| 電源 | AC100V ± 10% 50 / 60Hz 2A MAX |
|---|---|
| 尺寸 | 200mm (W) × 590mm (H) × 290mm (D) |
| 總重量 | 15kg |
| 熱板 | 熱板底部直徑 20mm 深度 2mm |
| 溫度設定 | 室溫 ~ 最高 300 ℃，波動 ± 0.5 ℃ |
| 測量時間 | 20 秒 ~ 99,990 秒 |
| 攪拌部分 | 雙軸偏心 |
| 轉數 | 自轉部分 60rpm ~ 350rpm 公轉部分 0rpm ~ 140rpm |
| 自動升降 | 測量頭升降速度10mm/秒以上 定位分辨率0.0025mm以下 間隙精度±0.025mm以下 間隙設定時間60秒內 |
| 間隙 | 0.1mm-1.0mm |
| 攪拌啟動時間設置 | 1 秒至 999.9 秒 |
| 外部接口 | USB-A（用於 USB 存儲） 乙太網路（用於 PC 連接） |
半固化片量測
產業別 銅箔基板 CCL / 電路板 PCB
對於半固化片大多都還是使用人工方式來劃膠求取凝膠時間(GEL TIME)。但是每個人手感都不相同，需要經過長時間的訓練，且也需要定期的相互比對，人員訓練不易，且無量化的數據，數據的比對以及真實性均無標準可認定。
現場人員手工劃膠花費人員的精力與體力，長時間使用手腕攪拌樹脂，亦會對身體產生很大的負擔，且真實測試數據也只能相信測試人員的測試數據。
使用MADOKA後，操作人員只要短時間的訓練，即可操作，且所有的測試參數均由電腦比照設定的數值執行，無論是熱板溫度/攪拌的軌跡與速度…等等均以相同的步驟執行測試，且所有參數與測試數據均紀錄於電腦中，只要儀器定期校正保養，日後的確認比對均有所本，甚至跨廠區或上/下游廠商均可相互比對。

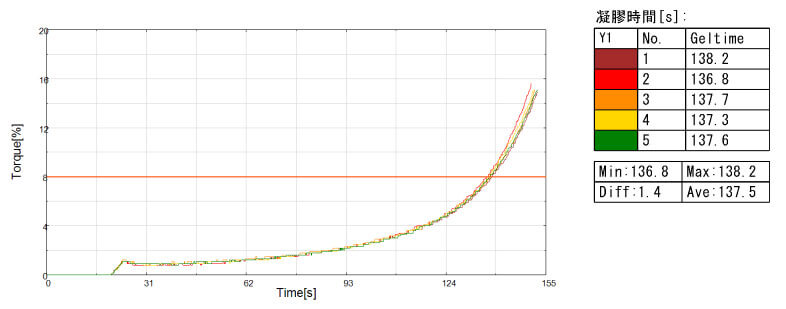

使用MADOKA劃膠，同一樣品連續劃膠5次，最大最小差為1.4秒，（如圖一）
圖一
也可以觀賞此量測影片了解詳細測量過程。https://www.youtube.com/watch?v=n1p7L3otii
碳纖預浸材
來源 : 自行車大廠
碳纖維車架的製程中，混合樹脂是一個非常重要的製程，不同的樹脂，不同的混合比例，都會有不一樣的固化條件，而在製程當中，固化條件是固定的，可是樹脂的比例如果不一樣，那就可能會造成固化不足導致車架強度不足。
在製程中，完成樹脂的混合後，可以使用MADOKA來確認混合後樹脂的凝膠時間是否與製程中設定的時間相同，如樹脂混合比例有些許不同，那凝膠時間就可能會有變異，此時，在製程條件不變的情況下，固化就可能不完全，導致產品固化後強度不足，故應用於混合樹脂後段的檢測，可確保樹脂的凝膠時間在可控範圍內。
量測結果討論

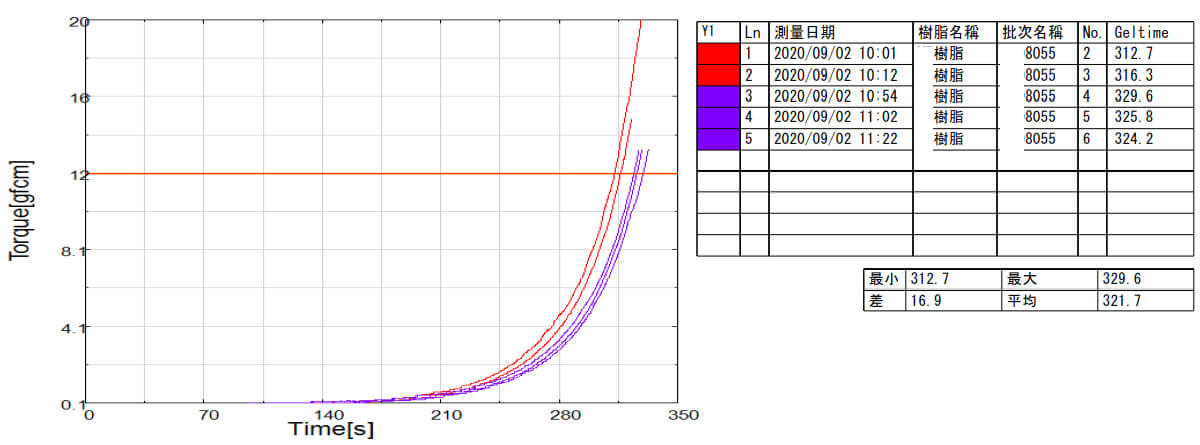

紅線為A產線所混合樹脂，藍線為B產線所混合之樹脂，兩條產線有約10秒以上的誤差，在生產時就可能因為此誤差導致A/B產線某條產線的產品良率下降，如圖一。
圖一
產品說明
在工廠自動化過程中，樣品凝膠化時間判定一直仰賴經過長時間訓練熟悉的操作者，若操作者離職或調單位，則必須再重新訓練，凝膠時間判定自動化，是需要迫切解決的。
使用MADOKA 自動凝膠時間測試儀，操作人員只要短時間訓練即可熟悉儀器操作，排除需要長時間訓練人工方式測試凝膠時間，另外人工手測方式潛在著操作者之間數據比對誤差的不確定性，故導入自動凝膠時間測定儀(Auto Gel Time Tester)可達到自動化測試目的。
儀器設計採用2軸偏心結構方式攪拌樣品，樣品使其在測試過程中均勻受熱，樣品在凝膠化過程中產生的扭力值也跟著變化，當扭力達到設定判定點時儀器自動判定凝膠時間。此手法非常近似人工手測方式，但MADOKA能將數據量化及圖示化表示，人工手測方式則無法達到。
只要0.2克重的少量樣品即可測試，熱盤規格符合IPC TM650規範（選購品）。粉體類、細顆粒、膏狀、液體等熱固性材料均能測試。
測試軟體全程記錄樣品測試過程中時間與扭力變化並圖示化表示，數據可再分析及多個樣品疊圖表示，方便數據統計分析及差異性比較。
特色
- 數據重現性佳
- 無須長時間培訓操作人員
- 測試過程中數據可圖形化輸出
- 不同樣品可疊圖分析
- 專用數據分析軟體
規格
| 電源 | AC100V ± 10% 50 / 60Hz 2A MAX |
|---|---|
| 尺寸 | 200mm (W) × 590mm (H) × 290mm (D) |
| 總重量 | 15kg |
| 熱板 | 熱板底部直徑 20mm 深度 2mm |
| 溫度設定 | 室溫 ~ 最高 300 ℃，波動 ± 0.5 ℃ |
| 測量時間 | 20 秒 ~ 99,990 秒 |
| 攪拌部分 | 雙軸偏心 |
| 轉數 | 自轉部分 60rpm ~ 350rpm 公轉部分 0rpm ~ 140rpm |
| 自動升降 | 測量頭升降速度10mm/秒以上 定位分辨率0.0025mm以下 間隙精度±0.025mm以下 間隙設定時間60秒內 |
| 間隙 | 0.1mm-1.0mm |
| 攪拌啟動時間設置 | 1 秒至 999.9 秒 |
| 外部接口 | USB-A（用於 USB 存儲） 乙太網路（用於 PC 連接） |
