Barrel與內徑量測評價軟體
型號 : Barrel與內徑量測評價軟體
廠牌 : 三鷹光器
選配軟體，搭配日本三鷹光器公司量測儀器銷售。
產品說明
Barrel 及內徑量測軟體
手機或光學鏡頭構造是從幾片光學透鏡疊和起來，如圖所示為Barrel結構。
Barrel輪廓量測有幾何輪廓，圓徑，偏心，真圓度等多項複雜量測程序。三鷹光器Barrel評價軟體搭配MLP-3SP高精度全周輪廓量測儀，可評價Barrel斷面輪廓、真圓度、圓鏡，報表可自動匯出。
規格
Barrel 及內徑量測軟體
| 適用機型 | MLP-3 / MLP-3SP |
|---|---|
| 參考規範 | JIS B0682-1(ISO 12181-1), JIS B0682-2(ISO 12181-2), JIS B74751(ISO4291, ISO6318) |
| 率波方式 | Gaussian filter 15, 50, 150, 500 (upr) 或任意設定 |
| 真圓度評價法 | LSC Least squares center |
| 真圓度參數 | RONt / RONp / RONv / RONq / 平均圓徑 |
| 同心度參數 | x,y,z,d,θ, 優化前/後 PV / RMS / θ |
| 公差判定 | 輸入公差表單自動判定OK/NG |
| 真圓度圖表顯示 | 個別單張詳細數據 / 堆疊後圖形 / 3D展開 / CAD3D公差顯示（選配） |

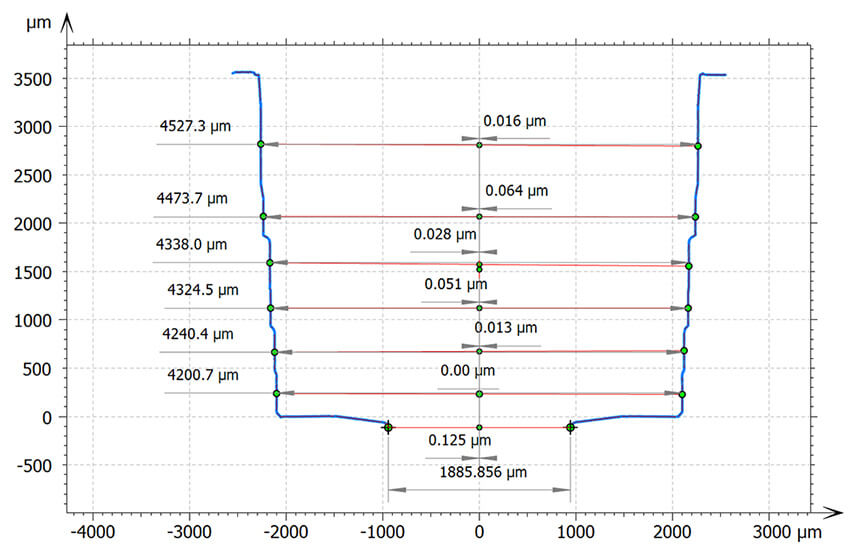

Barrel 斷面輪廓

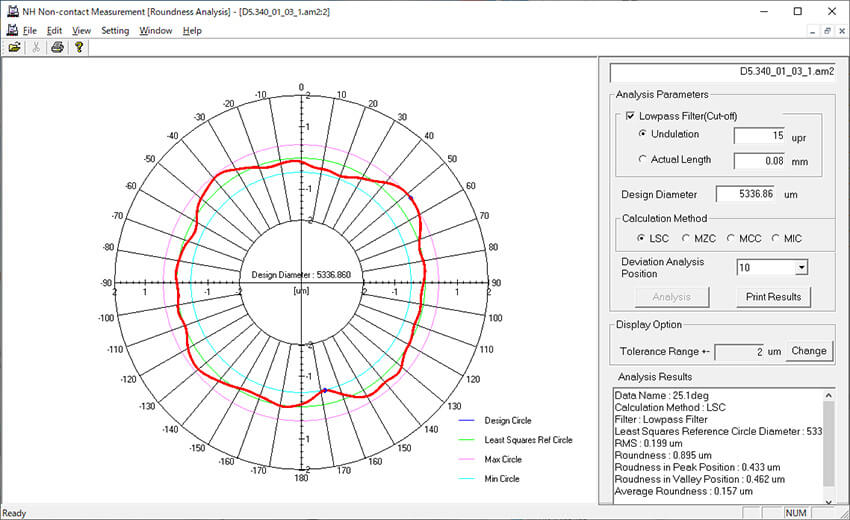

Barrel 內徑與真圓度

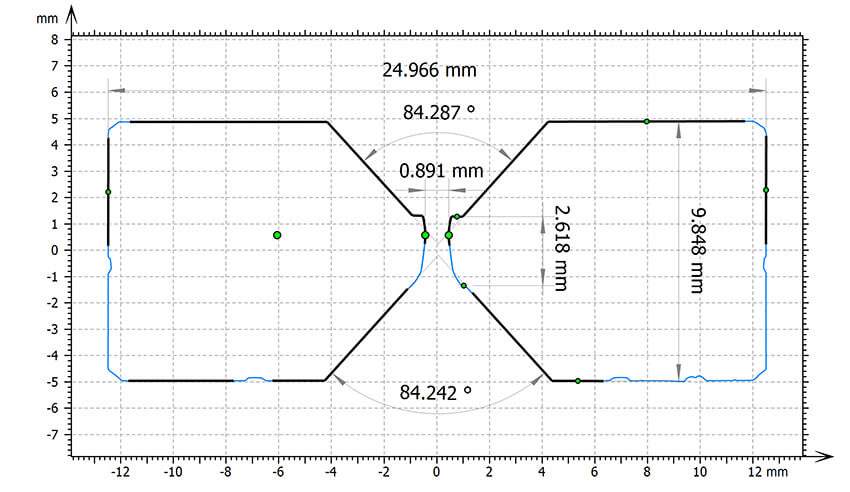

內徑輪廓量測

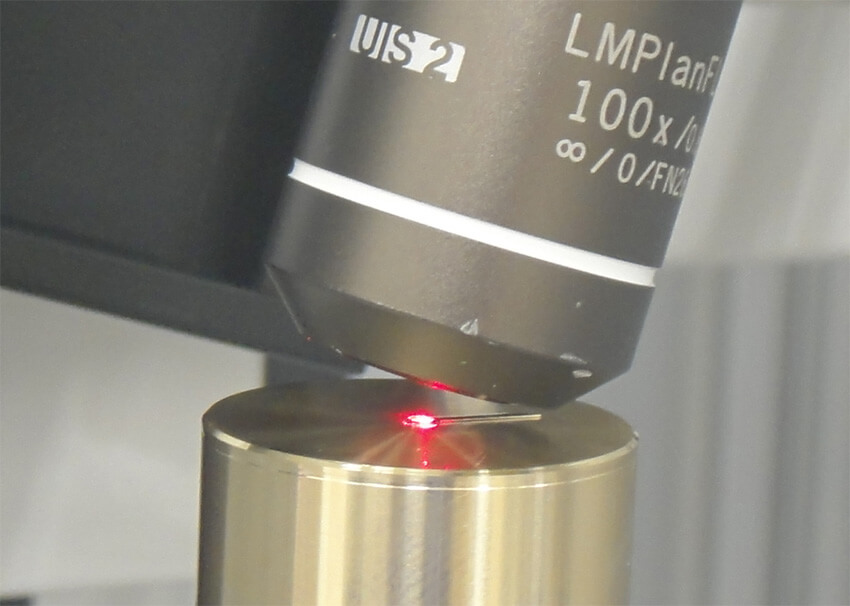

應用如手錶機芯、指針內徑、鑽孔後孔模內徑等微小孔徑或接觸式觸針在量測上有瓶頸
孔模全周輪廓
產品說明
Barrel 及內徑量測軟體
手機或光學鏡頭構造是從幾片光學透鏡疊和起來，如圖所示為Barrel結構。
Barrel輪廓量測有幾何輪廓，圓徑，偏心，真圓度等多項複雜量測程序。三鷹光器Barrel評價軟體搭配MLP-3SP高精度全周輪廓量測儀，可評價Barrel斷面輪廓、真圓度、圓鏡，報表可自動匯出。
規格
Barrel 及內徑量測軟體
| 適用機型 | MLP-3 / MLP-3SP |
|---|---|
| 參考規範 | JIS B0682-1(ISO 12181-1), JIS B0682-2(ISO 12181-2), JIS B74751(ISO4291, ISO6318) |
| 率波方式 | Gaussian filter 15, 50, 150, 500 (upr) 或任意設定 |
| 真圓度評價法 | LSC Least squares center |
| 真圓度參數 | RONt / RONp / RONv / RONq / 平均圓徑 |
| 同心度參數 | x,y,z,d,θ, 優化前/後 PV / RMS / θ |
| 公差判定 | 輸入公差表單自動判定OK/NG |
| 真圓度圖表顯示 | 個別單張詳細數據 / 堆疊後圖形 / 3D展開 / CAD3D公差顯示（選配） |
