鏡片面形量測
型號 : NH-3SP
鏡片模仁與鏡片樣品之輪廓與粗度量測。
影像量測與雷射輪廓掃描。
透明鏡片：非球面鏡、自由曲面鏡、光波導鏡片、AR、VR鏡片、Fresnel Lens、Micro Lens Array。
材料膜厚量測。

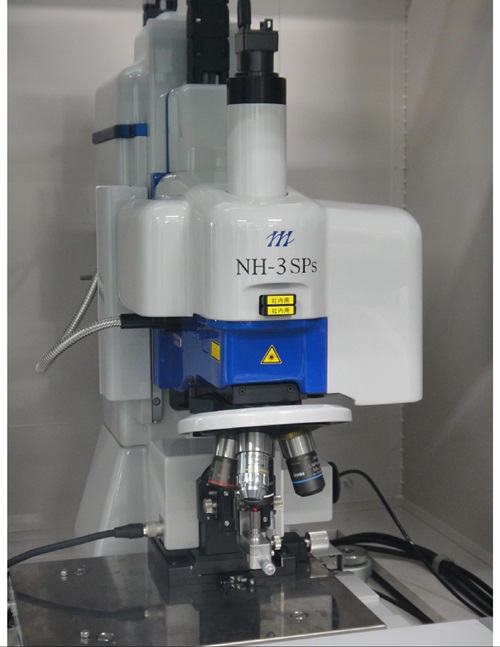

NH-3SP 具有影像量測與雷射輪廓掃描之二合一機種。
影像量測功能：圓徑、線寬、重心座標。
雷射輪廓量測：鏡片輪廓量測、鏡片中心點、表面粗糙度量測、2D/3D掃描。
擴充量測功能：程式陣列量測、Align定座標量測、SE迴轉機構量測曲度較大鏡片、鏡片偏芯量測。
NH-3SP XY軸光學尺保證解析度0.01um，AF軸光學尺解析度0.001um，半導體雷射光斑1um可精準量測鏡片面形。
對於透明材料：矽光子光波導光阻線路輪廓，膜厚量測、尺寸斷差量測。

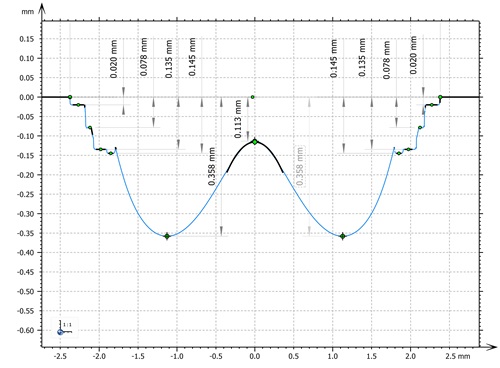

鏡片模仁輪廓量測

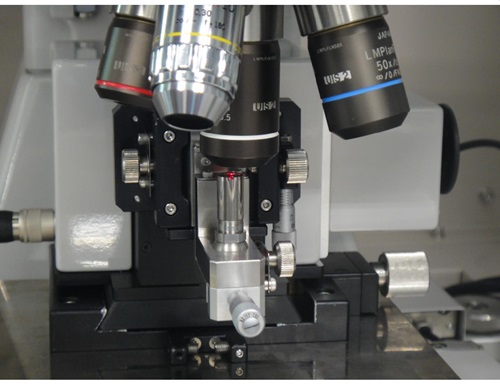

NH-3SP選購SE載台迴轉量測，量測模仁的斷面輪廓。

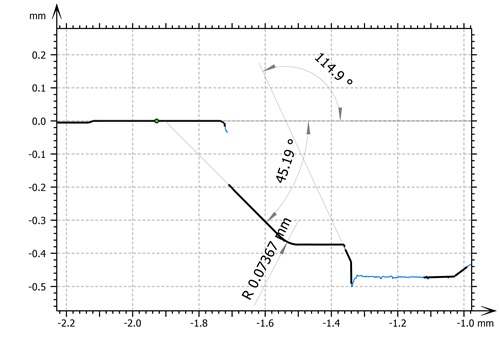

評價軟體：評價幾何尺寸，表面粗糙度，從影像觀察到加工刀痕，實際量出PITCH 2um。
菲涅爾鏡片
NH-3SP 具有影像量測與雷射輪廓掃描之二合一機種。
影像量測功能：圓徑、線寬、重心座標。
雷射輪廓量測：鏡片輪廓量測、鏡片中心點、表面粗糙度量測、2D/3D掃描。
擴充量測功能：程式陣列量測、Align定座標量測、SE迴轉機構量測曲度較大鏡片、鏡片偏芯量測。
NH-3SP XY軸光學尺保證解析度0.01um，AF軸光學尺解析度0.001um，半導體雷射光斑1um可精準量測鏡片面形。
對於透明材料：矽光子光波導光阻線路輪廓，膜厚量測、尺寸斷差量測。
